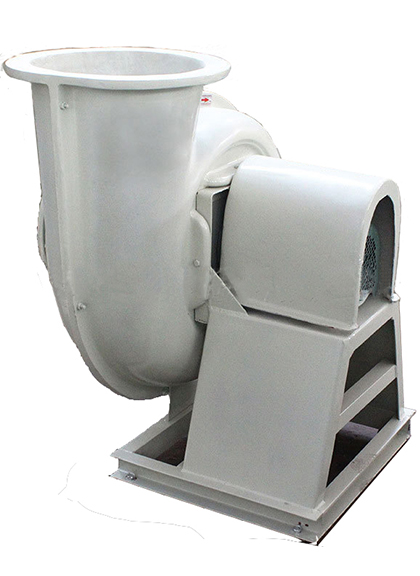

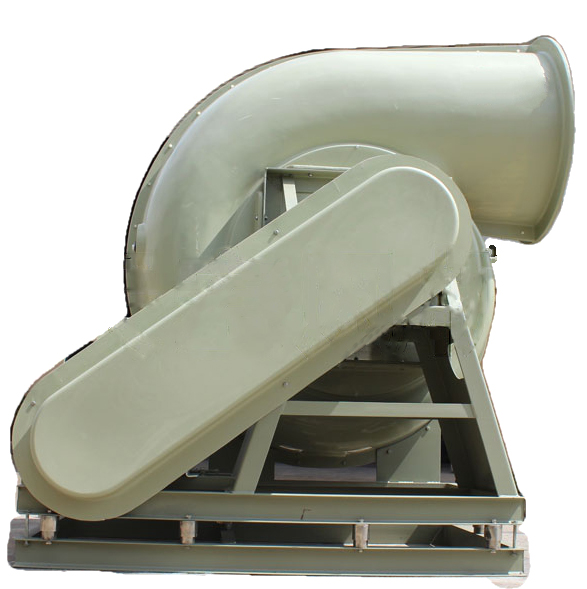

F4-72全玻璃钢离心皮带(C)式风机

使用温度: -20~+80℃(可连续运转)

相对湿度: <80%

使用范围: 在酸性、碱性环境中能长期稳定运行

质保期限: 三年(机械部分质保1年)

优惠政策:优惠措施

电话咨询在线留言



支付方式:

产品概述来自中国专业的FRP风机设计、制造、服务与一体的制造商,玻璃钢材质,耐腐蚀,强度高!安全 结构强化、震动低。 全机组进行电脑应力应变分析,提高结构强度。
叶轮动平衡符

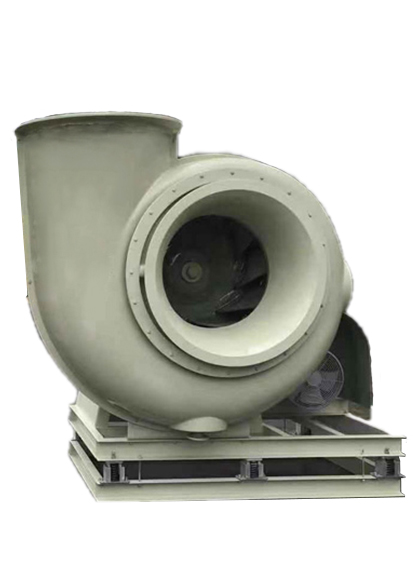

F4-72全玻璃钢离心皮带(C)式风机

使用温度: -20~+80℃(可连续运转)

相对湿度: <80%

使用范围: 在酸性、碱性环境中能长期稳定运行

质保期限: 三年(机械部分质保1年)

拨打电话:18362012305

优惠政策: 优惠措施

产品概述

    ►玻璃钢(FRP)即纤维强化塑料质轻而硬,轻质、高强、防腐、保温、绝缘、隔音、寿命长等优良的物理性能。相对密度只有普通碳钢的1/4~1/5,比轻金属铝还要轻1/3左右,而强度比钢高1.7倍,某些玻璃钢材料的拉伸、弯曲和压缩强复均达到400MPa。
    ►宏盛达的玻璃钢风机在原有日本设计基础上经过SOLIDWORKS 全方位优化设计,进一步提高风机的能效、降低风机的噪音。
    ►风机叶轮外壳采用乙烯基酯树脂成形,对大气、水和一般浓度的酸、碱、盐以及多种油类和溶剂都有较好的抵抗能力。由于叶轮采用树脂成形,质轻,所以有效功率可达80%以上,达到节能减排的效果,降低企业生产成本和维护成本。
    ►风机外壳与底座采用壳外固定的方式,防止风机在使用过程中腐蚀介质与固定螺丝接触腐蚀螺丝,延长风机的使用寿命。
    ►轴用FRP套管保护,底座、支架等铁架涂防锈漆处理。
    ►叶轮进平衡实验调整,高速运转不发生振动。具有很高的机械性能。
    ►全机组进行电脑应力应变分析,提高结构强度。
    ►叶轮动平衡符合ISO-1940 G2.5等级。
    ►风机机组震动值符合ISO-2372 4.5等级要求水准以上,大幅降低因震动而当机之危险,带给您更安全的工作环境。

耐用 确保使用寿命
    FRP叶轮一体成型,刚性、降伏强度同于钢材,可长久使用。
    机殻采用Vinglester级特级树脂一体成型,并采用防紫外线的胶殻保护,胶殻经英国劳氏造船协会测试认证通过,经海水冲击5年保证不脱落不变质,确保使用寿命。

好保养 采用油浴式轴承,维护人员免负担
    完整的产品资料册,所有备品、耗材、性能、操作范围等均建档列册。
    采用油浴式连座轴承,封闭式的机油箱,保护轴承及轴心不受酸碱气体的侵蚀,延长使用寿命,降低故障频率。
    提供风机使用保养手册,让保养工作程序化、保留保养记录,易于交接。
    模组化生产,规格统一,零件耗材完整齐备,可在最快时间、最少成本,完成维修。
    人性化设计的轴承箱,便于维护更换机油。
    机殻人孔配置,清洁叶轮,检视积垢免烦恼。

迅速服务 我们拥有专业技术能力及服务团队
    定期举办风机技术研讨会,与你研究风机在规范订定、风机选用、性能测试、维护保养等相关课题。
    专业服务团队,免费提供风机规划、设计的咨询服务。
    提供到厂量测性能、震动,提供测试报告,防范故障于未然,保障风机在最佳状况下运转。
    可针对客户的特殊规格,量身设计,确保风机运转于最高效率点。






产品结构性能
.
1. 风机外壳: 防紫外线船用级涂层 玻璃纤维原切毡布
2. 风机叶轮: FRP玻璃钢乙烯基树脂(日本昭和)
3. 轴承箱: 油浴式轴承箱( 不含直联式 )
4. 轴承品牌: NSK、SKF、HRB
5. 传动组: 美式免敲击拆装皮带轮 进口高张力皮带( 不含直联式 )
6. 皮带品牌 日本三星
7. 风机密封: 耐腐蚀羊毛毡盘
8. 马达: 国内知名品牌
9. 台座: 双层减震台座 不锈钢减震器
10. 防护罩: 标配皮带防护罩、电机防雨罩、轴承箱罩
11. 检修排污口: UPVC螺纹接口
12. 叶轮平衡等级: 符合ISO1940规范之2.5mm/s等级
13. 整机震动等级: 符合ISO2372规范之4.5mm/s等级

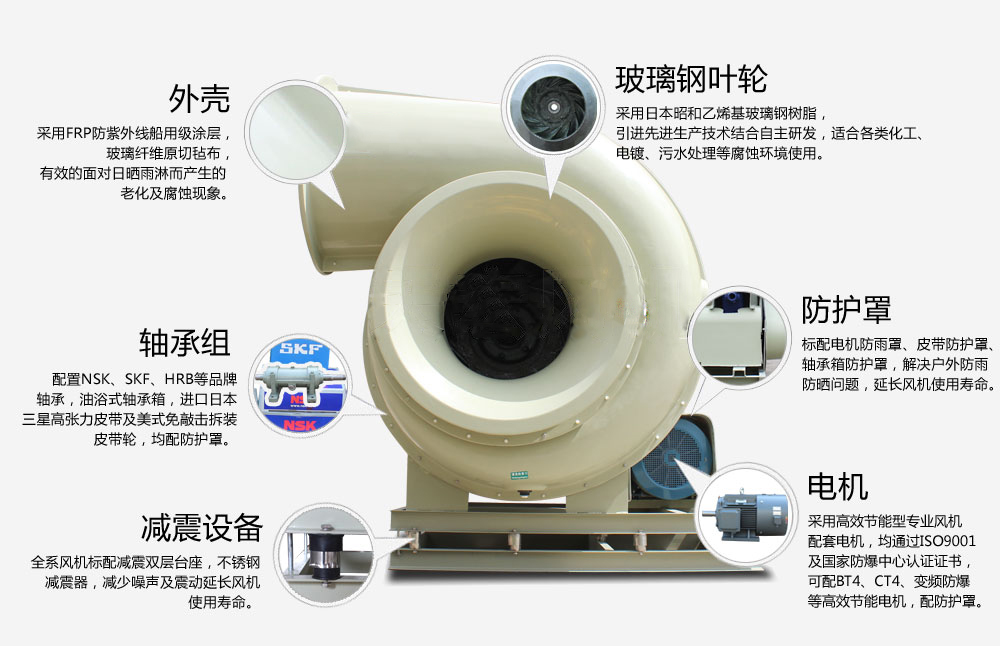

产品结构性能

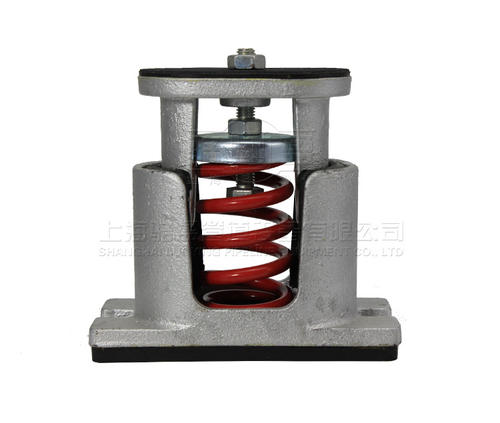

  • 减震设备

    福拓风机全系风机标配减震双层台座,不锈钢减震器,减少噪声及震动延长风机使用寿命。

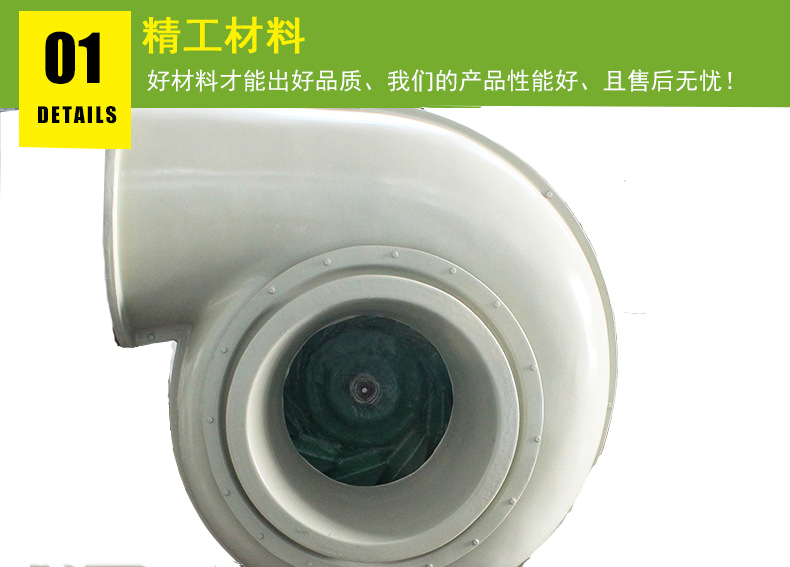

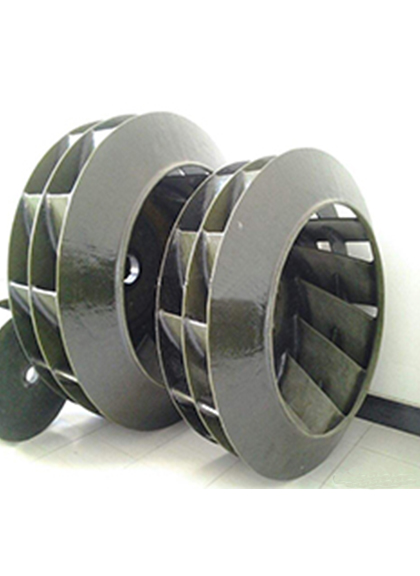

  • 玻璃钢叶轮

    福拓风机采用日本昭和乙烯基玻璃钢树脂,引进先进生产技术结合自主研发,适合各类化工、电镀、污水处理等腐蚀环境使用。

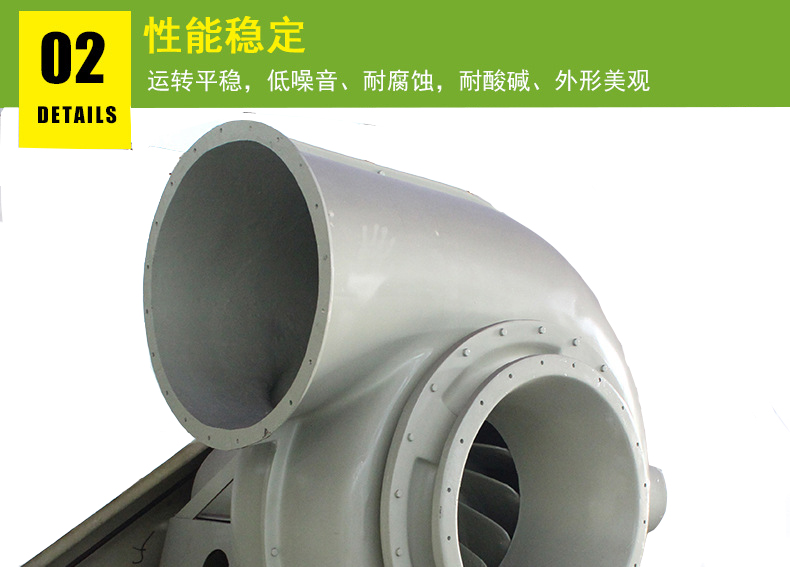

  • 外壳

    福拓风机采用FRP防紫外线船用级涂层,玻璃纤维原切毡布,有效的面对日晒雨淋而产生的老化及腐蚀现象。

  • 电机

    福拓风机采用高效节能型专业风机配套电机,均通过ISO9001及国家防爆中心认证证书,可配BT4、CT4、变频防爆等高效节能电机,配防护罩。

  • 轴承组

    福拓风机配置NSK、SKF、HRB等品牌轴承,油浴式轴承箱,进口日本三星高张力皮带及美式免敲击拆装皮带轮,均配防护罩。

  • 防护罩

    福拓风机标配电机防雨罩、皮带防护罩、轴承箱防护罩,解决户外防雨防晒问题,延长风机使用寿命。

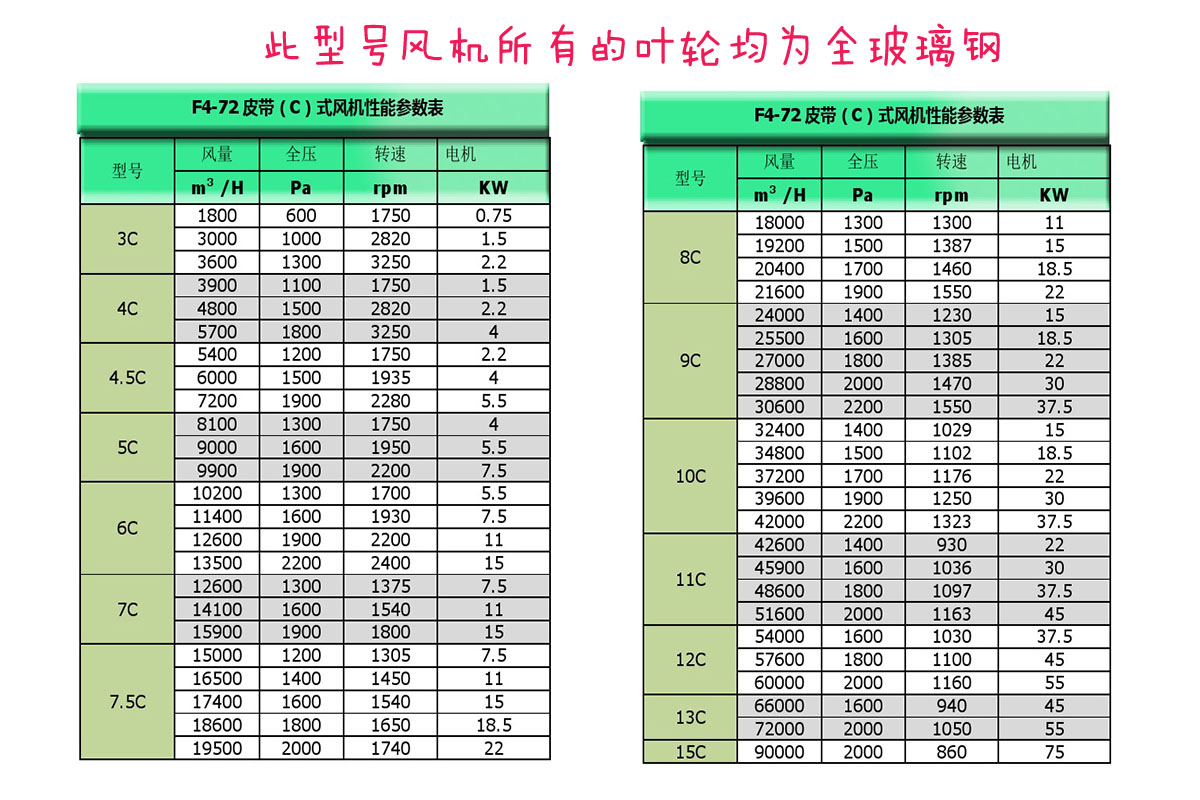

性能参数表

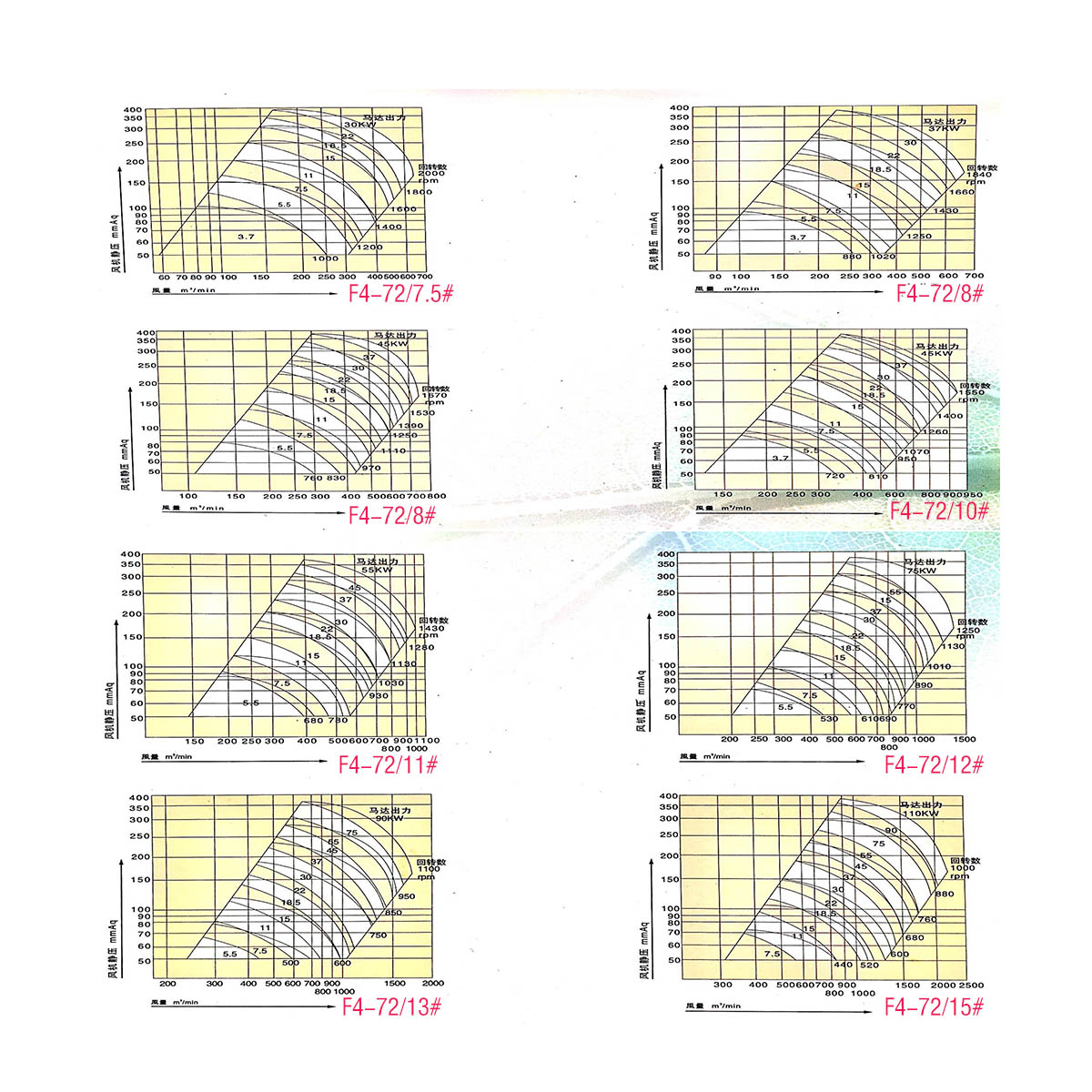

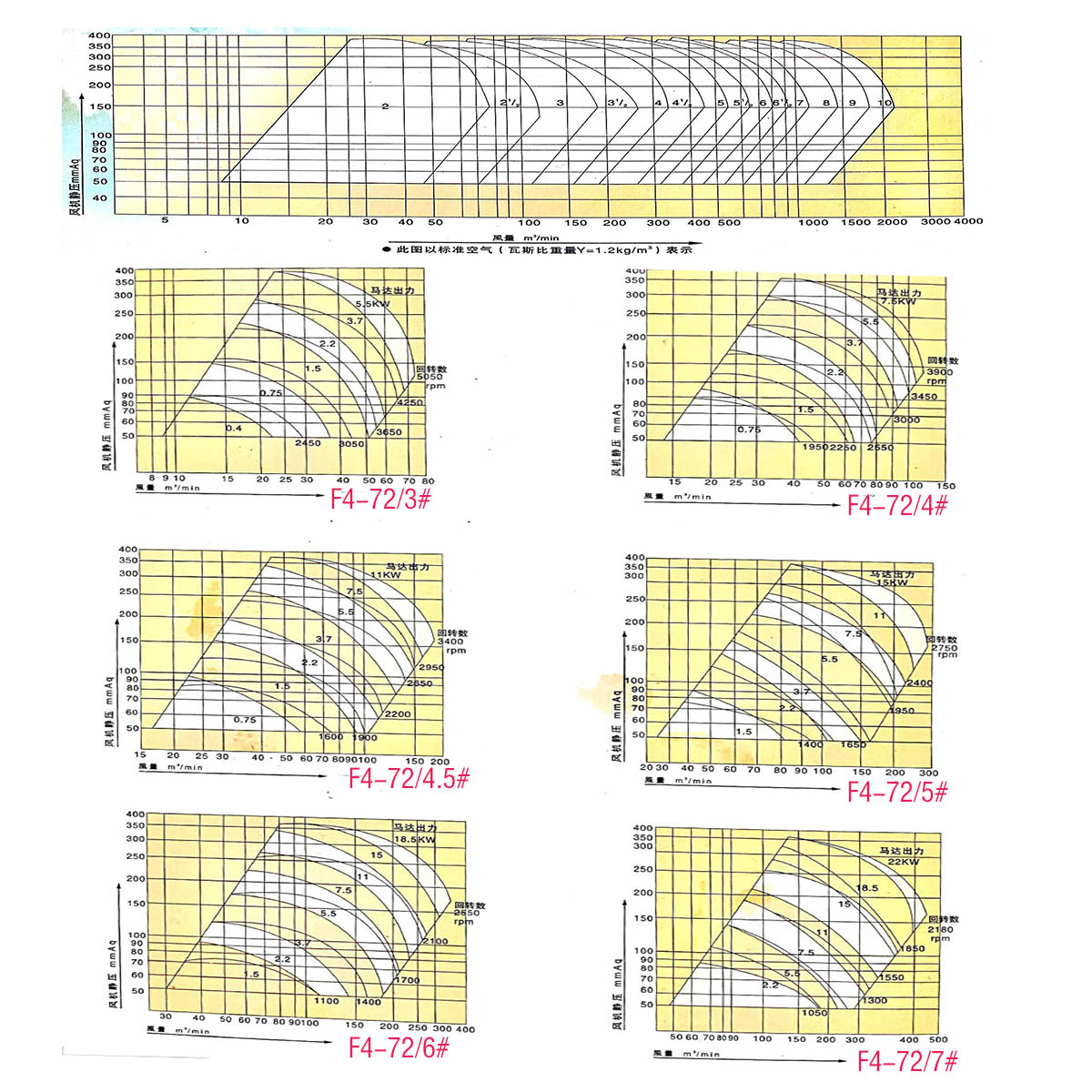

性能曲线图

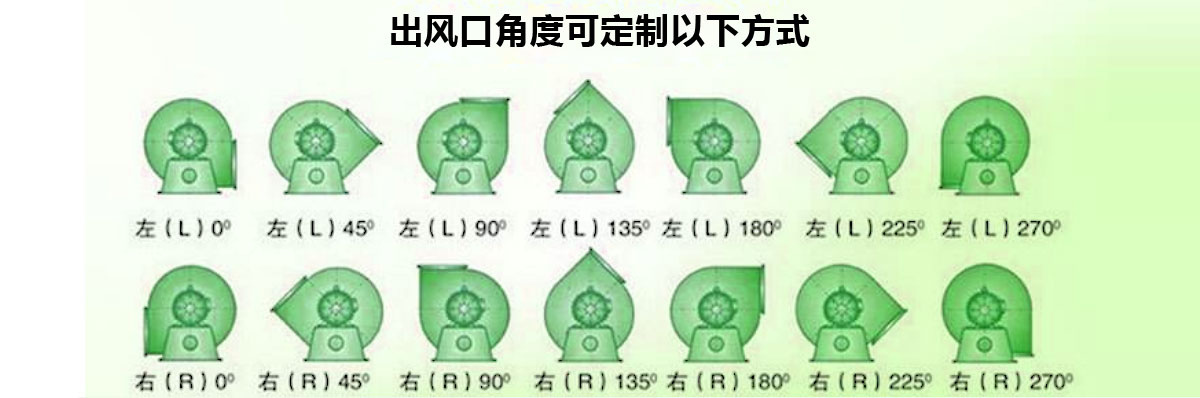

角度选型图

实验检验

一、福拓委托实验实验室(国内大型风机检验实验室)介绍:

1:本实验室通过了中国标准化研究院能效标识管理中心的资质审查,取得了通风机能效标识能源效率检测实验室资质,风机产品经中心检测后,根据检测报告直接上网备案并加贴能效标识后,便可生产销售了。

2:本实验室的风机产品质量检验已有198个项目,参数通过了国家实验室认可及计量认证。



二、该动力性能及噪声检测实验室通过下列方式保证结果的准确性:

1.严格按照ISO 5801(GBT 1236)、ISO 13350(GBT 19843)、ISO 5802(GBT 10178)等标准进行设计、建造和检测操作;

2.空气动力性能试验采用先进的多喷嘴法,取代了传统的皮托静压管来测试流量,精度进一步提高;

3.实验室大量采用新型精密的检测设备和测量装置;

4.实验室设备和量具经过严格的标定并定期进行复检、自校;

5.国内多家国家级实验室多次进行“同样机实验室间比对”,以及参与国家机构开展的通风机检测实验室能力验证活动。





三、实验室除空气动力性能及噪声检测功能外,还具备以下试验能力:

1. 按照《JB/T 6445工业通风机叶轮超速试验》进行叶轮超速试验。

2. 按照《JB/T 8689通风机振动检测及其限值》等标准,进行风机振动检测。

3. 按照《ISO 13350工业通风机、射流风机的性能试验》标准进行隧道射流风机推力测试。

确保了福拓产品研发的高效、质量把控的可靠,提升了技术数据的准确性和真实性。


制造工序

· 工艺及设备是可靠性的保障

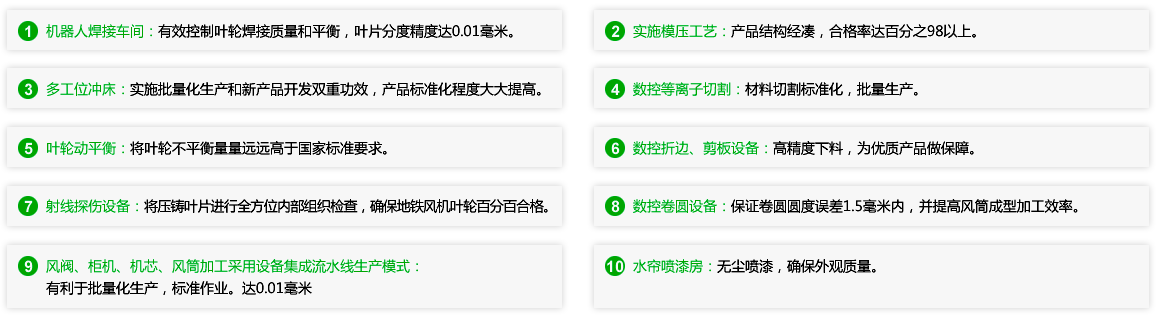

福拓风机关键工序点:

售后服务

  工程设计

   技术人员可为用户提供工程设备选型、配套技术咨询、工程方案设计和玻璃钢产品及工程设计施工服务。

  安装指导

公司设有售后服务中心,配有技术熟练、业务素质高的专业技术人员、为用户提供安装技术指导工作。

  设备调试

   公司工程技术人员对产品进行全面检查,并按照技术规范对产品进行调试。

  操作培训

   公司技术人员在调试过程中对用户操作人员进行培训,每年定期举办用户操作人员培训班,以提高用户操作人员的技术水平。

  售后服务承诺

   1、我公司将按照贵方要求和项目需要,配合服务直至通过验收,并负责设备调试、试运行和性能测试及现场安装指导等工作的技术指导。
   2、设备安装完毕后,提供质量证明书、施工记录、竣工报告,负责设备调试等有利于贵方管理的有关技术资料。
   3、设备安装运行一年内免费保修,质保期过后,以成本价提供备品备件。
   4、我公司秉诚“ 用户是上帝 ”的服务宗旨,在服务过程中及时认真解决用户提出的各种问题。
   5、我公司生产的每件产品都有服务档案,实行跟踪服务。每年定时派专业人员对用户进行回访,并协助用户进行产品检修和维修, 以保证客户选用我公司产品永无后顾之优。
   6、本公司风机产品(除电机外)一律保修三年,终身负责维修。

可选配件


  风机可选配件表
配件名称 可选配件一 可选配件二
风机底座 单底座+橡胶减震 双层底座+弹簧减震
风机轴承 水冷或油冷轴承箱 轴+进口轴承
风机电机 国产优质电机 进口优质电机
风机皮带 国产优质皮带 进口优质皮带
